您的位置: 首页 ->  智能照明方案 -> 工廠智能照明控制系统建议方案


电是工厂企业基本的电力需求,照明质量的好坏对生产安全、劳动生产率、产品质量和劳动卫生都有直接的关系。
现代化生产车间大多采用天然日光照明和人工照明相结合的方式。需要按照工作班制(白班、中班、夜班)进行不同的照度配置厂房是生产重地,由于其结构高大、灯具悬挂高,照明空间大,灯具数量多等诸多特点,决定了其照明的需求。
目前照明节能评价指标采用照明功率密度(LPD)来衡量,实际计算的照明功率密度值应该符合《建筑照明设计标准》(GB50034)的要求。
工厂照明节能的主要途径包括:
一、是大力采用高效节能电光源及其照明电器附件;
二、是选用高效率、配光合理的照明灯具;
三、是科学合理的对照明系统进行智能控制;
四、是良好的日程维护管理习惯。对于新建厂房、或是照明灯具排布合理且使用高效光源的厂房,为了方便管理并进一步减少工厂能耗,主要需要在照明系统的合理控制和日常维护管理方面进行考量。
一、系统概述
工厂的照明控制关系到生产成本、生产效益。优秀的照明系统不仅可以提供照明控制,而且还可以最大限度的降低用电成本。工厂是用电的大户,节能要着眼细节,照明控制是有效而可行的办法。
采用传统照明控制的厂房,基本停留在使用节能灯或无极灯的节能手段。往往会存在各种问题,例如照度范围不足、灯具不能根据环境而自动判断是否需要开启/关闭照明。往往会存在各种问题,例如照度范围不足、灯具不能根据环境而自动判断是否需要开启/关闭照明。旧有的智能照明系统也存在控制范围小,可选模式固化,可控灯具类型不多、第三方设备兼容性低,系统出现死机会直接影响照明正常使用等问题。这样不但不能体现到节能带来的好处,反而会加大维护成本,并且违背了客户的对照明的需要,影响了生产的效率!
采用鸿茂智能照明控制系统,能实现按时控制、多情景模式控制、照度控制、远程登录控制、多类型第三方设备同时联控,根据环境实时情况而智能判断是否需要开启/关闭照明、使用何种照明方式等优点、组合联控,实际后台操作只需通过鸿茂 智能照明控制系统来自动完成,客户无需学习任何控制类技术,通过系统面板、触摸屏、电脑即可轻松控制。

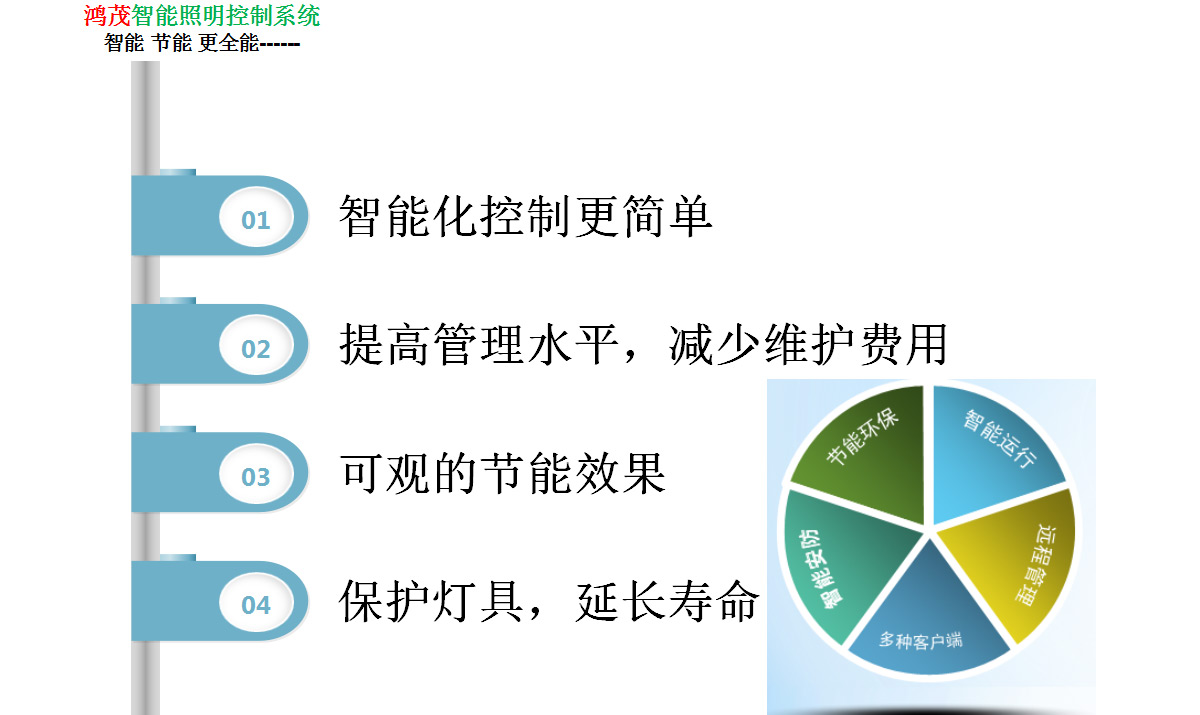

二、系统的功能和优点
2.1 实现照明控制智能化
采用鸿茂智能照明控制系统后,可使照明系统工作在全自动状态,系统将按预先设置切换若干基本工作状态,根据预先设定的时间自动地在各种工作状态之间转换。此外,还可用手动控制面板,根据一天中的不同时间,不同用途精心地进行灯光的场景预设置,使用时只需调用预先设置好的最佳灯光场景,使人产生新颖的视觉效果。随意改变各区域的光照度。
2.2 可观的节能效果
工厂除了给人员提供舒适的环境外,节约能源和降低运行费用是业主们关心的又一个重要问题。由于智能照明控制系统能够通过合理的管理,根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置,不需要照明的时候,保证将灯关掉;在大多数情况下很多区域其实不需要把灯全部打开或开到最亮,智能照明控制系统能用经济的能耗提供舒适的照明;系统能保证只有当需要的时候才把灯点亮,或达到所要求的亮度,从而大大降低了办公楼的能耗。
2.3 延长灯具寿命
灯具损坏的致命原因是电压过高。灯具的工作电压越高,其寿命则成倍降低。反之,灯具工作电压降低则寿命成倍增长。因此,适当降低灯具工作电压是延长灯具寿命的有效途径。智能照明控制系统能成功地抑制电网的冲击电压和浪涌电压,使灯具不会因上述原因而过早损坏。还可通过系统人为地确定电压限制,提高灯具寿命。智能照明控制系统采用了软启动和软关断技术,避免了灯丝的热冲击,使灯具寿命进一步得到延长。 智能照明控制系统能成功地延长灯具寿命 2-4 倍。不仅节省大量灯具,而且大大减少更换灯具的工作量,有效地降低了照明系统的运行费用。
2.4 可与其他系统联动控制
鸿茂智能照明控制系统由 RS485 总线进行通信控制,并由 TCP/IP 通信协议进行整体集联,与其他系统联动控制(空调系统、窗帘系统、AV 系统等)。
2.5 综合控制
智能照明系统可通过中央机房的智能照明监控服务器对整个系统进行监控。例如,了解当前各个照明回路的工作状态;设置、修改场景;当有紧急情况时控制整个系统及发出故障报告。可通过网关接口及串行接口与大楼的保安系统或消防系统等控制系统相连接,当发生紧急情况后可强制打开所有回路。
2.6 提高管理水平,减少维护费用
智能照明控制系统,将普通照明人为的开与关转换成了智能化管理,不仅使工厂的管理者能将其高素质的管理意识运用于照明控制系统中去,而且同时将大大减少工厂的运行维护费用,并带来极大的投资回报。
三、系统各区域功能介绍
3.1 车间感应控制:
安装照度传感器,根据室外光源照度自动开启和 调节灯光亮度。时间控制:根据不同的时间设定 自动开启或关闭灯具,如:上班时间,鸿茂智能 照明控制系统将为车间提供足够的照度;下班时 间,系统自动关闭部分灯具,或调暗灯光的亮度。 如果有人加班就改为手动控制,避免能源的浪费。
多点控制:由于工厂车间面积较大,需要对同一区域灯具实现多点控制,以方便人员的日常使用。将区域内的各个照明回路接入控制系统,可以在各个入口处放置控制面板,实现车间大区域的多点控制和集中控制的需求。
3.2 仓库:
感应控制:安装照度传感器和人体感应器,当有人 进入仓库时,智能照明控制系统会根据照度传感器 所测的室外光源照度,自动把灯光调节到预设的亮 度。这样就能有效地避免能源的浪费。安防控制: 智能照明控制系统可联动报警系统,在库内安装燃 气感应器,当感应到有易燃气体时,自动开启抽气 机,必要时启动报警装置;安装人体感应器和烟雾 传感器当非上班时间有人闯入室内或发生火灾时马 上启动报警装置,避免不必要的伤害。温湿度控制:在室内安装温湿度传感器,当超过设定的温湿度值时,系统会自动报警,以便工作人员及时处理,避免不必要的损失。
3.3 敞开式办公室:
分区控制:由于员工办公面积大,可以将整个员工办公 区分成若干个独立的照明区域,采用场景控制开关,根 据需要开启相应区域的照明。多点控制:由于出入口多,故实现办公区内多点控制,方便使用人员操作。在每个出入口都可以开启和关闭整 个办公区的所有的灯,这样可根据需要方便就近控制办 公区的灯。时间控制:可以根据时间进行控制,比如平 时在晚 8 点自动关灯,如有人加班,可切换为手动开关 灯。

3.4 领导办公室:
场景控制:采用多种可调光源,可根据需要,通过系统 预设置回路的不同亮暗搭配,产生各种灯光视觉效果, 使得办公室始终保持最柔和和优雅的灯光环境(如办公、 会客、休闲等多种灯光场景)。使用触摸屏幕或手机控 制,操作时只需按动某一个场景按键即可调用所需的灯 光场景。窗帘控制:根据不同的场景需求,自动开启或 关闭窗帘。温度控制:安装温湿度感应器,系统会根据 预设值自动调节空调的温度。让办公室始终保持着最舒 适节能的室内温度。

3.5 食堂:
感应控制:安装照度传感器,根据室外光源照度自 动开启和调节食堂的灯光亮度,避免能源的浪费。 时间控制:根据工厂的作息时间,预设好不同时间 的灯光场景(如"就餐"场景、"平常"场景、 "清扫"场景……),系统将会在不同时间段自动 切换场景。手动控制:在饭堂内安装触摸屏幕,以 便特殊情况下可设置为手动控制。

3.6 宿舍:
感应控制:安装照度传感器,根据室外光源照度自 动开启和调节宿舍的灯光亮度,避免能源的浪费。 自动控制和手动控制相结合:上班时间,系统会自 动集中关闭宿舍灯避免上班时间因员工忘记关闭灯 光而浪费能源的现象。如有需要,可手动开启灯光。

3.7 自行车棚、停车场:
感应控制:安装人体感应器和照度传感器, 在亮度不足时,实现人来灯亮,人走延时 灯灭的功能。
3.8 卫生间、公共楼梯和走廊:
感应控制:安装人体感应器和照度传感器,在亮度不足时,实现人来灯亮,人走延时灯灭的功能。
手动控制:各出入口处有手动控制面板,可根据需要手动控制就地灯具的开关。
3.9 广场:
场景控制:预设置场景切换不同的场景,如"节日"场景、"演出"场景、"平常"场景……时间控制:定时关闭部分灯光。如晚上十二点夜深人静时,系统将自动关闭部分灯光。如:设定体育场、喷泉照明每天19:00自动开启,深夜1:30自动分批关闭。
四、鸿茂智能控制箱主要 产品简介

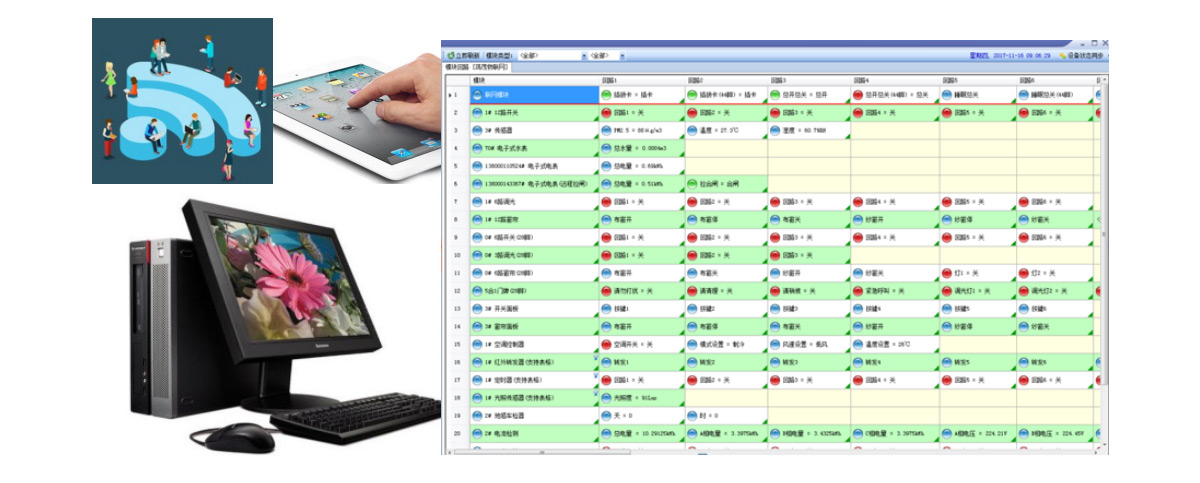

4.1 实时灯光监控(远程统一管理)
使用鸿茂智能管理软件:管理人员可以通过一台电脑、平板电脑,可将工厂照明的状况用完全列表形式显示在软件界面上,操作者可在屏幕上观察到灯具的实际开关状态,并可通过鼠标点击列表图形来控制各个回路。用鼠标轻轻点击,完成指定灯光的开启/关闭。让管理变得轻松、简洁。

4.2灯光自动感应管理
所有灯光可以按设定,配合亮度感应器自动检测环境光亮度,完成白天/黑夜的开启/关闭的自动切换。使管理与节能变得更加科学而有序。如:体育场灯光可以通过亮度感应器"判断"出环境亮度为1000流明,则自动开启部分灯光,对体育场照度进行补偿。

功能特点:
名称/型号:光照度传感器As/SRDB0G.00.1
一、可编程低功耗智能光照度传感器。
二、可通过编程自定义0-3.4万Lux光照度控制开启、关闭设备。
三、采用对弱光也有较高灵敏度。
四、具有测量范围宽、使用方便、便于安装、传输距离远等特点,适用于各种场所,尤其适用于农业大棚、城市照明等场所。根据不同的测量场所,可靠性高、 线性度好、抗干扰能力强。
五、标准RS485总线通讯,
六、工作电压:DC12V。
七、控制方式:RS485总线。
八、安装方式:挂墙安装等多种安装方式 。
九、单一外型尺寸: L110*109*56(MM)。
十一、运行温度/湿度:-10~70 ℃ /20%~92%RH。
十二、存储温度/湿度:-0~50 ℃/20%-92%RH。
十三、具有防雨。十四、支持远程参数设置、程序升级。
4.3 灯光电量信息监控
可定期采集照明系统的各项数据,如每一电箱里回路的电压和电流值,便于掌握灯具的使用情况。对供电进行实时监控与跟踪,自动平滑地调节电路的电压和电流幅度,改善照明电路中不平衡负荷所带来的额外功耗,提高功率因素,降低灯具和线路的工作温度,达到优化供电目的。
功能特点:
名称/型号: 3路40A电能检测器HM-3040JC
一、可采集交流三相(三路),电压、电流、有功功率、累计耗电量数据值,
二、每路可接最大40A独立电流监测,
三、实时上传每回路各项数据值,自动分析各回路电压、功率等数据,实时上传,可远程,
四、现场通过电脑设定每路电压、最大功率报警值;最小电压、功率报警值,
五、具有远程编程和管理功能,
六、标准RS485总线通讯扩展方式.
七、供电电压:AC220V
八、安装方式:标准35mm导轨式安装
九、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十、存储温度/湿度:-0~50 ℃/20%-92%RH,
十一、高强度弹性热朔及强阻燃性外壳
十二、6.5个模数宽度(一个模数宽度=18MM)
十三、外观尺寸(长*宽*高) 116*90.0*57.0 (MM)
4.4 环境信息监控
可采集实时环境信息,如室内外照度、温度、湿度等,以便及时了解室内外环境情况,并控制相应系统。
功能特点:
名称/型号:温湿度传感器 HM-CR102
一、产品采用数字温湿度传感器,
二、大LED方式显示温、湿度值,
三、并有负载断线报警、传感器故障指示,
四、标准RS485 通讯扩展功能,
五、适合无人值守办公场所以及需要自动进行加热控制的场所。
六、用户可通过按键编程任意设定温度、湿度的上下限,循环显示方式,通讯参数等。
七、该系列产品抗干扰能力强 抗电磁干扰能力极强
八、设备ID号可通过联网电脑查询,设置;
九、高强度弹性热塑盒﹑强坑冲击﹑强阻燃性;
十、工作电压: DC12V
十一、工作电流:小于80MA
十二、保护方式:内置温度保护
十三、安装方式: 标准86底盒安装
十四、单一外型尺寸:86.0*86.0*41.0(MM)
4.5 环境信息联动
与其他系统联动控制(空调系统、窗帘系统等),并根据采集到的室内外照度自动调节室内灯光场景变化,满足照度需求;根据采集到的温湿度的数据信息,及时调整空调的温度和风速,以保持舒适的室内温湿度环境
功能特点:
名称/型号: 2路直流窗帘控制器 HM-0600CL
一、2路窗帘控制、专控电动设备:窗帘开关、卷闸门开关、升降器等,
二、自定义行程时间﹑延时启动及关闭功能,
三、每个回路具有手动按钮开关,
四、每个回路可独立的编程场景模式,
五、独立断电记忆功能,
六、具有远程编程和管理功能,
七、标准RS485总线通讯扩展方式.
八、受控回路:6路10A、互锁功能
九、继电器寿命:大于60,000次,
十、供电电压:DC12V(2.54拔插端子线输入方式,
十一、控制方式:RS485总线、并口一对一控制,
十二、安装方式:标准35mm导轨式安装
十三、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十四、存储温度/湿度:-0~50 ℃/20%-92%RH,
十五、高强度弹性热朔及强阻燃性外壳
十六、4个模数宽度(一个模数宽度=18MM)
十七、外观尺寸(长*宽*高)90.0*72.0*65.0(MM)
十八、支持远程参数设置、程序升级
4.6 灯光回路控制
为满足工厂对于照明按作息控制的需求。可将工厂的照明回路接入智能照明控制系统,然后根据工厂上下班的灯光使用规律,不同时间段启用预设好的灯光场景,可以以周为周期,预设好不同时段对应的灯光场景。人性化的实现对于工作时间照明回路的管理。
功能特点:
名称/型号: 4.8路16A智能控制器HM-0416ZM
一、4路继电器开关输出,
二、每个回路最大16A输出,
三、每个回路具有手动按钮开关,
四、每个回路可独立的编程场景模式,
五、独立断电记忆功能,
六、具有远程编程和管理功能,
七、采用2.54拔插端子线485总线通讯扩展方式.
八、回路开关负载(阻性):4路16A AC250V
九、继电器寿命:大于60,000次,
十、供电电压:DC12V(2.54拔插端子线输入方式,
十一、控制方式:RS485总线、并口一对一控制,
十二、安装方式:标准35mm导轨式安装
十三、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十四、存储温度/湿度:-0~50 ℃/20%-92%RH,
十五、高强度弹性热朔及强阻燃性外壳
十六、4个模数宽度(一个模数宽度=18MM)
十七、外观尺寸(长*宽*高)90.0*72.0*65.0(MM)
十八、支持远程参数设置、程序升级
4.7系统网关
已添加了日志,日志可记录各模块上每一回路的连接状况,查询并返回数据的明细,包括时间、模块的 ID 号等。当某回路断开连接时,将会显示详细情况(如断开回路的模块 ID 号和路数),方便人员检查维护。
功能特点:
名称/型号:以太网网关控制器-HM-IoT-10/100TCP/IP
一、向上10M以太网串口485设备到TCP/IP网络和TCP/IP二、网络到串口485设备数据透明传输。
三、一路红外探头,(并口)输入接口,实现人体红外感应控制总线输出。
四、4组场景编程输出接口.
五、一路消防24V输入信号控制,与火灾自动报警系统相联, 消防信号电源到来时自动开启系统内提前设置回路。
六、具有TCP Server、TCPClient、UDP、虚拟串口、点对点连接等5种操作模式.
七、具有本机编程和调试及管理功能.
八、高强度弹性热朔及强阻燃性外壳
九、安装方式:标准35mm导轨式安装
十、规格:(长*宽*高)90.0*72.0*65.0(MM)
十一、4个模数宽度(一个模数宽度=18MM)
4.8灯光时间模式定义
根据季节、上下班时间、照度的变化在软件界面上预设时间,定时控制灯光,智能控制模块能根据用户预设的时间来调用相应的场景。如上班时自动开启相应灯光;下班时自动调暗或关闭部分灯光。
功能特点:
名称/型号:智能场景定时模块 Ai/CTL1.20.2
一、以天、周、月、年计时循环,
二、2路继电器控制输出,1路20A输出、1路10A输出,
三、具有手动按钮开关,
四、可编程定时实现场景及片区控制,
五、蓝牙无线连接、手机APP下载时间设置、 开启及关闭时间设定:XX小时:XX分钟,
六、重复时间的设定:以天、周、月、年计时循环设置,
七、掉电后内部时钟正常工作及状态记忆
八、控制方式:标准RS485通讯
九、具有远程编程和管理功能,
十、继电器寿命:大于60,000次,
十一、供电电压:DC12V(5.0拔插端子输入方式)
十二、安装方式:标准35mm导轨式安装
十三、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十四、存储温度/湿度:-0~50 ℃/20%-92%RH,
十五、高强度弹性热朔及强阻燃性外壳
十六、6个模数宽度(一个模数宽度=18MM)
十七、外观尺寸(长*宽*高) 108.0*88.0*66.0MM
十八、支持远程参数设置、程序升级
4.9人体感应配合
通过与人体感应器的配合,使部分人流量不大的区域按是否有人自动判断自动开启/关闭灯光。如:楼梯间、卫生间,可考虑使用人体感应判断灯光控制。即:有人即亮,人走后1分钟关闭灯光。
功能特点:
名称/型号:人体红外光感传感器As/SRDBIG.00.1
一、人体、光照度二和一可编程人体红外感应、光强度感应传感器,二、智能感应,人来(≦20LUX,>21LUX无作用),照明设备自动开启;人离,照明设备自动关闭,
二、延时时间:≦3分钟,
三、感应距离:≦6M,
四、感应角度:≦120度,
五、工作电压:DC12V,
六、安装方式: 吸顶式安装(安装孔距75MM),
七、外型尺寸:86*86*40(MM)
4.10、配合式照明
可以通过"情景式"的设定,完成对部分用电设备与灯光照明的组合进行自动控制。如:喷水池照明和喷泉,可以按设定定时开启,并可以使照明与喷泉进行配合。从而营造出别样精彩的气氛。现场设备为可编程面板,由照明控制软件 Ai/001BCRJ设定程序(根据现场的用途设置),从而使得照明控制系统达到一种智能化、自动化、人性化的效果。
型号: 1-6键金属触摸开关AL/SRLB01.08.1
一、可编程低功耗智能触摸式按键.
二、客户可自定按键图标(1-6按键).
三、时尚的背光显示,每个按键有独立的背光指示,分微亮,高亮.
四、独有的面板与执行模块分立安装方式.
五、可通过编程自定义每个按键的指令,中控使用控制.
六、供电电压: DC12V (端子线输入方式).
七、控制方式:标准RS485总线.
八、安装方式:标准86底盒安装.
九、单一外型尺寸:86*86*41(MM).
十、运行温度/湿度:-10~70 ℃ /20%~92%RH.
十一、存储温度/湿度:-0~50 ℃/20%-92%RH.
十二、高强度弹性热朔、强阻燃性外壳、拉丝铝合金面框.
十三、支持远程参数设置、程序升级.
十四、设备ID号1~255,可通过联网电脑查询、设置。
4.11、 配合式照明控制
将区域内的各个照明回路接入控制系统,可以再各个入口处放置7.0寸液晶多功能触控面板,控制界面可翻页,最多达5页,足够实现车间大区域的多点控制和集中控制的需求。
功能特点:
名称/型号:七寸智能工业屏As/8048K070.1
一、7"TFT真彩液晶屏,分辨率 1024*600高清、1600 万色。
二、工业电容。,
三、CPU: 4核1.4G 是基于32位RISC架构设计,它采用28nm技术工艺。
四、RAM:运行内存 512M DDR3。
五、FLASH: EMMC  8G(支持SD卡扩展最大32G),六、系统版本号:Android 4.4.2。
七、2路标准RS485通讯口。
八、工作电压/电流DC12V(DC5V)/580MA。
九、工作温度:-10~60°C。
十、工作湿度:10~90%RH。
十一、结构:铝合金拉丝面框、金属外壳。
十二、外形尺寸:206 x 142(单位mm)。
十三、安装开孔尺寸:195.6 x 131.6(单位mm)。十四、支持 JAVA 、QT、C#编程开发应用程序。
十五、WIFI:支持WIFI上网、802.11b/g/n。
4.12、配合式照明
为系统模块提供恒定、低纹波DC12V工作电源。
功能特点:
名称/型号: 42W12V系统电源 HM-1235
一、国际宽电压标准、可输入110至220V电压,
二、冗余电源功能,
三、12VDC/3.5A输出状态检测,
四、过温自动调节保护功能,
五、过载、过流、短路保护功能,
六、电源输出指示灯指示,
七、采用2.54拔插端子线485总线通讯扩展方式.连接、稳定、可靠、免去连接弱电线麻烦
八、安装方式:标准35mm导轨式安装
九、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十、存储温度/湿度:-0~50 ℃/20%-92%RH,
十一、高强度弹性热朔及强阻燃性外壳
十二、4个模数宽度(一个模数宽度=18MM)
十三、外观尺寸(长*宽*高) 90.0*72.0*65.0 (MM)

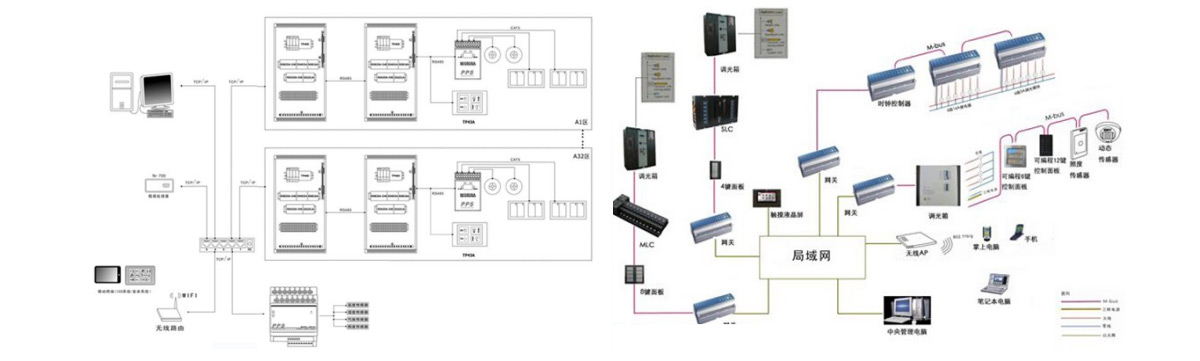

五、系统结构图

5.1产品优势 ★.PWM调光控制:对灯具(LED)进行按需无级调光;
★.定时控制:根据日出日落自动定时控制开关灯、自动分时调光等;
★.远程遥控:远程对灯具的开关、调光控制;
★.数据报表:生成亮灯率、能耗报表,用电分析;
★.远程升级:可对集中器与控制器进行远程升级;
★.电力载波通信:兼具有线可靠与无线的便利
★.故障报警:照明灯具故障自动产生报警;
★.线路监控:根据节点自动分析是否有线被盗及时报警;
★.数据备份:可对数据进行导入导出,保证数据完整安全
