一、 系统概述
"节能、智能科技与美学,21世纪建筑业的主题。"
现代建筑中照明系统对于能源的消耗已经高达35%,建筑界已经引入"绿色"照明的概念,其中心思想是最大限度采用自然光源,设置时钟自动控制,采用照度感应和动静传感器等新技术。
同时,现代电子技术已为我们和生活方式带来无数的乐趣。如何让应用电子技术实实在在的应用到我们的生活中?让我们的生活更轻松、多彩!让我们的建筑也会随心而变——建筑是永恒的,音乐是流动的,灯光是多变的!让灯光自由组合!

二 、背景和问题
路灯给我们的生活带俩便利,但是传统的路灯开关控制是通过人工手动方式,到指定的路灯开关处进行开关控制,这样就需要投入一定的工作人员专门进行相关工作,不仅消耗人力物力,而且有时容易出现疏忽的情况,比如晚上应该开灯的时候没有开,白天应该熄灯的时候没有熄灭,这样就给我们造成了不必要的麻烦和资源来的浪费,我们根据这一问题提出了一整套的解决方案,这就是路灯控制系统。


三、整体功能规划
路灯控制系统包括五几大功能模块:路灯管理平台系统,路灯数字地图系统,短信传感控制器及MAS短信系统,路灯传感控制开关系统,手机终端控制系统。 通过路灯管理平台系统记录路灯基本资料和信息,控制指定每一个路灯的开关时间,通过路灯数字地图系统可以直观的现实出每一个路灯所在的地理位置,根据制定的路灯开关时间,短信传感控制器会自动发送开关指令,路灯传感控制开关根据指令进行路灯的开关控制。 巡查员定期巡检路灯时,可以通过手机控制系统控制检测的路灯运转是否正常。


四、智能照明系统软件功能
4.1、路灯管理平台系统
该系统记录,统计路灯数量,路灯开关的控制规则,开关控制代码,路灯开关记录查询等功能,是该系统的核心控制平台。
4.2、 系统登陆
人员管理和权限管理由于该系统是路灯控制系统的核心管理平台,登陆平台的安全性和人员的权限区分就起到了很关键的作用,我们可以通过用户名密码的加密实现平台的安全性,对登陆人员进行角色权限控制,区分每一位工作人员的功能职责和权限,是系统正常运行的基础。
4.3、 路灯管理
该功能需要在系统上线初期和新增加路灯时,需要把每一个路灯的编号、型号、功率、地理位置、分管部门等信息,录入到系统之中,可以通过数据库互联导入导出数据、EXL表格导入数据、电子文档导入数据等方式进行基础路灯数据的存储,根据具体需求可以分为路灯管理和路灯开关管理,一个路灯开关控制多个路灯线路,实现树形结构,便于管理,该步骤是整个系统能够正常运行的前期工作。


五、产品选型
5.1、公司简介
鸿茂物联网科技有限公司致力于照明控制系统的研究、开发及设计制造,被广泛应用至公共建筑、体育场、会展中心、购物商场、别墅、豪宅、高档酒店、写字楼、大型超市等,目前已经完成 200 多个智能照明工程。其系统的稳定性,显著的节能特性,在实际应用中得到了广大业主的一致好评。
就照明控制系统而言,鸿茂物联网考虑的不仅仅是控制照明光源的发光照明场景组合;同时,也考虑到系统的经济性、可靠性、实用性和系统运行后的节能特性以及整个建筑的智能化程度。

HM-IoT照明控制系统通过两根总线连接成网络。总线上不仅为每个组件提供12伏直流电源,还加载了控制信号。通过系统编程使控制开关与输出回路建立逻辑对应关系。
HM-IoT照明控制系统元件采用模块化结构、并已经有系统化产品、系统扩展方便。同时,通过专用接口元件及软件,可能直截接入电脑进行实时监控,或接入以太网进行远程实时监控。因此在设计时更加简单、灵活。
HM-IoT照明控制系统为分布式控制,模块化结构,可靠性高。任何控制模块均内置CPU,每个输入模块(场景开关、多键开关、红外传感器等)都可直接与输出模块(调光器、输出继电器)通讯(发送指令 → 接受指令 → 执行指令),避免了集中式结构中央 CPU 一旦出现故障造成整个系统瘫痪的弱点。与 BA 系统的集成HM-IoT照明控制系统是一个开放的系统,通过专用接口软件,可方便地与其他系统连接,如楼宇自控系统、门禁系统、保安监控系统、消防系统等。

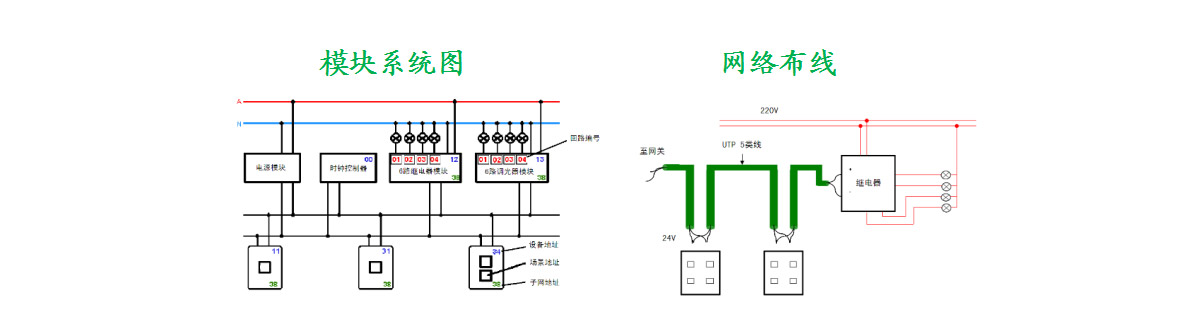

5.2、系统结构图


5.3、系统拓扑图


六、产品简介
6.1、HM-IoT智能照明系统是由系统设备,照明控制器,现场装置(如可编程开关、各种感应器)所组成的。
6.2、系统设备:安装在中央监控中心,监控整个系统的所有照明回路,能够有效分析和管理整个照明控制系统的所有设备。

6.3、配合式照明
为系统模块提供恒定、低纹波DC12V工作电源。
功能特点:
名称/型号: 42W12V系统电源 HM-IoT-1235
一、国际宽电压标准、可输入110至220V电压,
二、冗余电源功能,
三、12VDC/3.5A输出状态检测,
四、过温自动调节保护功能,
五、过载、过流、短路保护功能,
六、电源输出指示灯指示,
七、采用2.54拔插端子线485总线通讯扩展方式.连接、稳定、可靠、免去连接弱电线麻烦
八、安装方式:标准35mm导轨式安装
九、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十、存储温度/湿度:-0~50 ℃/20%-92%RH,
十一、高强度弹性热朔及强阻燃性外壳
十二、4个模数宽度(一个模数宽度=18MM)
十三、外观尺寸(长*宽*高) 108.0*88.0*66.0(MM)
6.4、系统网关
已添加了日志,日志可记录各模块上每一回路的连接状况,查询并返回数据的明细,包括时间、模块的 ID 号等。当某回路断开连接时,将会显示详细情况(如断开回路的模块 ID 号和路数),方便人员检查维护。
功能特点:
名称/型号:GPRS无线调制解调控制器-HM-IoT-115kbGPRS
一、 支持GPRS无线透明传输数据;支持与多中心进行数据通信; 自动校时功能:支持自动网络定时校时; 脱机定时功能:支持脱机自动定时发送开关数据指令(最多可网络设置10种以上脱机运行开关指令; 采集功能:采集串口设备数据,如串口仪表、采集器、PLC等; 远程管理功能:支持远程参数设置、程序升级。
二、具有TCP Server、TCPClient、UDP、虚拟串口、点对点连接等5种操作模式.
三、高强度弹性热朔及强阻燃性外壳
四、安装方式:标准35mm导轨式安装
五、规格:(长*宽*高)90.0*72.0*65.0(MM)
六、4个模数宽度(一个模数宽度=18MM)

6.5、灯光回路控制
为满足工厂对于照明按作息控制的需求。可将工厂的照明回路接入智能照明控制系统,然后根据工厂上下班的灯光使用规律,不同时间段启用预设好的灯光场景,可以以周为周期,预设好不同时段对应的灯光场景。人性化的实现对于工作时间照明回路的管理。
功能特点:
名称/型号: 4.8路16A智能控制器HM-IoT-0416ZM
一、4路继电器开关输出,
二、每个回路最大16A输出,
三、每个回路具有手动按钮开关,
四、每个回路可独立的编程场景模式,
五、独立断电记忆功能,
六、具有远程编程和管理功能,
七、采用2.54拔插端子线485总线通讯扩展方式.
八、回路开关负载(阻性):4路16A AC250V
九、继电器寿命:大于60,000次,
十、供电电压:DC12V(2.54拔插端子线输入方式,
十一、控制方式:RS485总线、并口一对一控制,
十二、安装方式:标准35mm导轨式安装
十三、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十四、存储温度/湿度:-0~50 ℃/20%-92%RH,
十五、高强度弹性热朔及强阻燃性外壳
十六、4个模数宽度(一个模数宽度=18MM)
十七、外观尺寸(长*宽*高)90.0*72.0*65.0(MM)
十八、支持远程参数设置、程序升级
6.6、调光回路控制
智能照明模块能用最经济的能耗提供最舒适的照明;系统能保证只有当必需的时候才把灯点亮,或达到所要求的亮度,从而大大降低了能源的能耗。
功能特点:
名称/型号: 6路0-10V调光模块Ai/SRD6.0-10.1
一、6通道DC0-10V(PWM))调光控制输出
二、应用于连接LED0-10V调光控制器、可根据不同的要求实现0-10V的平滑调光,
三、调光信号兼容性:0-10VDC可调光电子整流器,支持0-10VDC信号调节的电源
四、信号输出最大电流:<15mA
五、具有手动调光按钮及调光微调+、-功能
六、可设置调光曲线
七、延时启动及关闭功能
八、过温自动调节保护功能
九、独立的场景模式设置
十、具有远程编程和管理功能
十一、2.54端子485总线、17位3.50插抜端子
十二、一路消防24V输入信号控制,与火灾自动报警系统相联, 消防信号电源到来时自动开启系统内提前设置回路
十三、工作环境 温度0℃~45℃,湿度0%~95%
十四、安装方式:标准35mm导轨式安装
十五、高强度弹性热朔及强阻燃性外壳
十六、9个模数宽度(一个模数宽度=18MM)
十七、外观尺寸(长*宽*高) 162.0*90.0*65.0 (MM)
6.7、灯光时间模式定义
根据季节、上下班时间、照度的变化在软件界面上预设时间,定时控制灯光,智能控制模块能根据用户预设的时间来调用相应的场景。如上班时自动开启相应灯光;下班时自动调暗或关闭部分灯光。
功能特点:
名称/型号:智能场景定时模块 Ai/CTL1.20.2
一、以天、周、月、年计时循环,
二、2路继电器控制输出,1路20A输出、1路10A输出,
三、具有手动按钮开关,
四、可编程定时实现场景及片区控制,
五、蓝牙无线连接、手机APP下载时间设置、 开启及关闭时间设定:XX小时:XX分钟,
六、重复时间的设定:以天、周、月、年计时循环设置,
七、掉电后内部时钟正常工作及状态记忆
八、控制方式:标准RS485通讯
九、具有远程编程和管理功能,
十、继电器寿命:大于60,000次,
十一、供电电压:DC12V(5.0拔插端子输入方式)
十二、安装方式:标准35mm导轨式安装
十三、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十四、存储温度/湿度:-0~50 ℃/20%-92%RH,
十五、高强度弹性热朔及强阻燃性外壳
十六、6个模数宽度(一个模数宽度=18MM)
十七、外观尺寸(长*宽*高) 108.0*88.0*66.0MM
十八、支持远程参数设置、程序升级
6.8、灯光电量信息监控
可定期采集照明系统的各项数据,如每一电箱里回路的电压和电流值,便于掌握灯具的使用情况。对供电进行实时监控与跟踪,自动平滑地调节电路的电压和电流幅度,改善照明电路中不平衡负荷所带来的额外功耗,提高功率因素,降低灯具和线路的工作温度,达到优化供电目的。
功能特点:
名称/型号: 3路40A电能检测器HM-IoT-3040JC
一、可采集交流三相(三路),电压、电流、有功功率、累计耗电量数据值,
二、每路可接最大40A独立电流监测,
三、实时上传每回路各项数据值,自动分析各回路电压、功率等数据,实时上传,可远程,
四、现场通过电脑设定每路电压、最大功率报警值;最小电压、功率报警值,
五、具有远程编程和管理功能,
六、标准RS485总线通讯扩展方式.
七、供电电压:AC220V
八、安装方式:标准35mm导轨式安装
九、运行温度/湿度:-10~70 ℃ /20%~92%RH,
十、存储温度/湿度:-0~50 ℃/20%-92%RH,
十一、高强度弹性热朔及强阻燃性外壳
十二、6.5个模数宽度(一个模数宽度=18MM)
十三、外观尺寸(长*宽*高) 116*90.0*57.0 (MM)
6.9、灯光自动感应管理
所有灯光可以按设定,配合亮度感应器自动检测环境光亮度,完成白天/黑夜的开启/关闭的自动切换。使管理与节能变得更加科学而有序。如:体育场灯光可以通过亮度感应器"判断"出环境亮度为1000流明,则自动开启部分灯光,对体育场照度进行补偿。
功能特点:
名称/型号:光照度传感器As/SRDB0G.00.1
一、可编程低功耗智能光照度传感器。
二、可通过编程自定义0-3.4万Lux光照度控制开启、关闭设备。
三、采用对弱光也有较高灵敏度。
四、具有测量范围宽、使用方便、便于安装、传输距离远等特点,适用于各种场所,尤其适用于农业大棚、城市照明等场所。根据不同的测量场所,可靠性高、 线性度好、抗干扰能力强。
五、标准RS485总线通讯,
六、工作电压:DC12V。
七、控制方式:RS485总线。
八、安装方式:挂墙安装等多种安装方式 。
九、单一外型尺寸: L110*109*56(MM)。
十一、运行温度/湿度:-10~70 ℃ /20%~92%RH。
十二、存储温度/湿度:-0~50 ℃/20%-92%RH。
十三、具有防雨。十四、支持远程参数设置、程序升级。
6.10、 配合式照明控制
将区域内的各个照明回路接入控制系统,可以再各个配电柜处放置7.0寸液晶多功能触控面板,控制界面可翻页,最多达5页,足够实现车间大区域的多点控制和集中控制的需求。
功能特点:
名称/型号:七寸智能工业屏As/8048K070.1
一、7"TFT真彩液晶屏,分辨率 1024*600高清、1600 万色。
二、工业电容。,
三、CPU: 4核1.4G 是基于32位RISC架构设计,它采用28nm技术工艺。
四、RAM:运行内存 512M DDR3。
五、FLASH: EMMC  8G(支持SD卡扩展最大32G),六、系统版本号:Android 4.4.2。
七、2路标准RS485通讯口。
八、工作电压/电流DC12V(DC5V)/580MA。
九、工作温度:-10~60°C。
十、工作湿度:10~90%RH。
十一、结构:铝合金拉丝面框、金属外壳。
十二、外形尺寸:206 x 142(单位mm)。
十三、安装开孔尺寸:195.6 x 131.6(单位mm)。
十四、支持 JAVA 、QT、C#编程开发应用程序。
十五、WIFI:支持WIFI上网、802.11b/g/n。
6.11、路灯远程管理控制柜
功能特点:
1、为实现城市路灯照明控制的智能、节能化、远程监控,手机报警等功能;鸿茂物联网公司就目前路灯控制现状设计基于GPRS通讯的路灯控制系统。该系统设计符合国家及电力部和国际有关标准,为自主设计市政设备管理产品。
2、采用高性能工业级无线模块及嵌入式处理器,以实时操作系统作为软件支撑平台,为用户提供高速,稳定可靠,永远在线的透明数据传输通道。能适应各种恶劣的工作环境,在环保、气象、工业设备、路灯、电力、车载等行业,已被广泛的运用。
七、产品优势
●开关控制:任一盏、一组或某自定义区域的照明灯具的开关。
●调光控制:任一盏、一组或某自定义区域的照明灯具的调光。
●定时控制:定时开关灯、分时段调光灯。
●状态查询:查询灯具状态、电流电压、电量等数据。
●故障报警:灯具故障时向监控中心报警,显示故障灯号。
●数据报表:生成亮灯率、耗能等曲线和分析报表。
●数据存储:存储系统设备执行历史记录。
●维护拓展:远程参数设置和维护及其它功能的拓展。
●天文时钟:根据经纬度和实时时钟计算太阳的位置及日照时间。
●分区管理:不同区域可设定不同的管理用户及权限。
